Planung

Zunächst haben wir den geplanten Stall mit Hilfe von Sketchup mit den vorgesehen Maßen gezeichnet und konnten uns durch die 3D Darstellung ein gutes Bild vom Stall machen. Jede Ausbaustufe wurde als Sketchup Zeichnung festgehalten und alles dazu benötigte in Materialllisten aufgeschrieben:

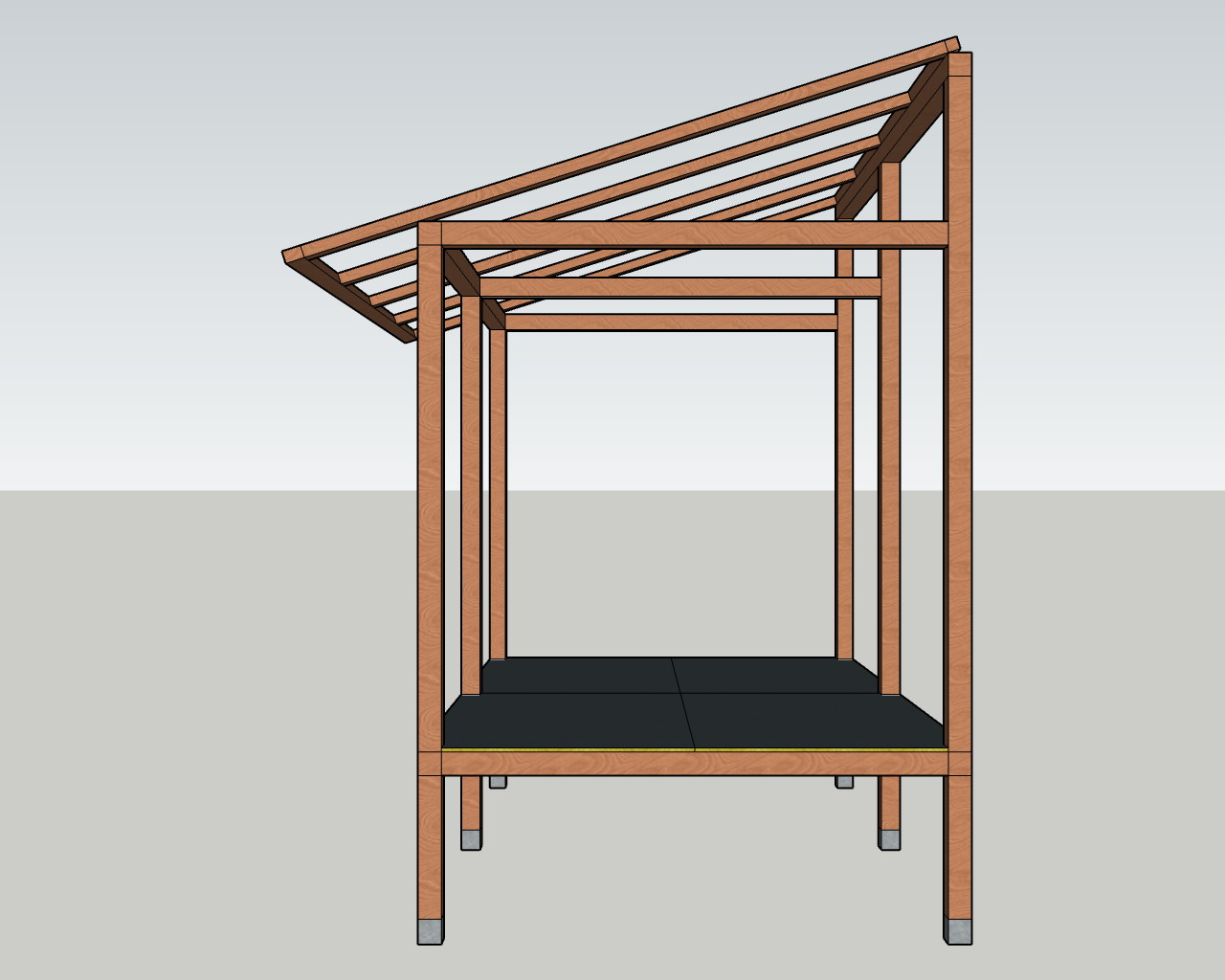

1. Schritt: Grundgerüst

Auf den unteren Rahmen wird eine 15mm starke passend zugesägte Siebdruckplatte aufgelegt, die wasserabweisend ist, sodass der Boden später gut gereinigt werden kann!

Material:
⚪ Holzlatten 70x70 mm
⚪ 6 Bodeneinschlaghülsen
⚪ Siebdruckplatte 15mm
⚪ Holzlatten 38x58 mm



2. Schritt: Fenster

Wir wollen 2 Fenster im Hühnerstall einbauen: Ein großes einflügeliges Drehkippfenster und ein kleines Kellerfenster zum Aufklappen, beide aus Kunststoff mit isolierender Doppelverglasung.
Das große Fenster dient auch als Eingang in den Stall, das kleine kann ganz aufgeklappt werden, sodass wir später von außen durch dieses Fenster in die innen darunter angebrachten Legenester greifen können.

Material:
⚪ Kunststofffenster 80x130cm
⚪ Kunststofffenster 80x50cm
⚪ Holzlatten 70x70mm als Rahmen

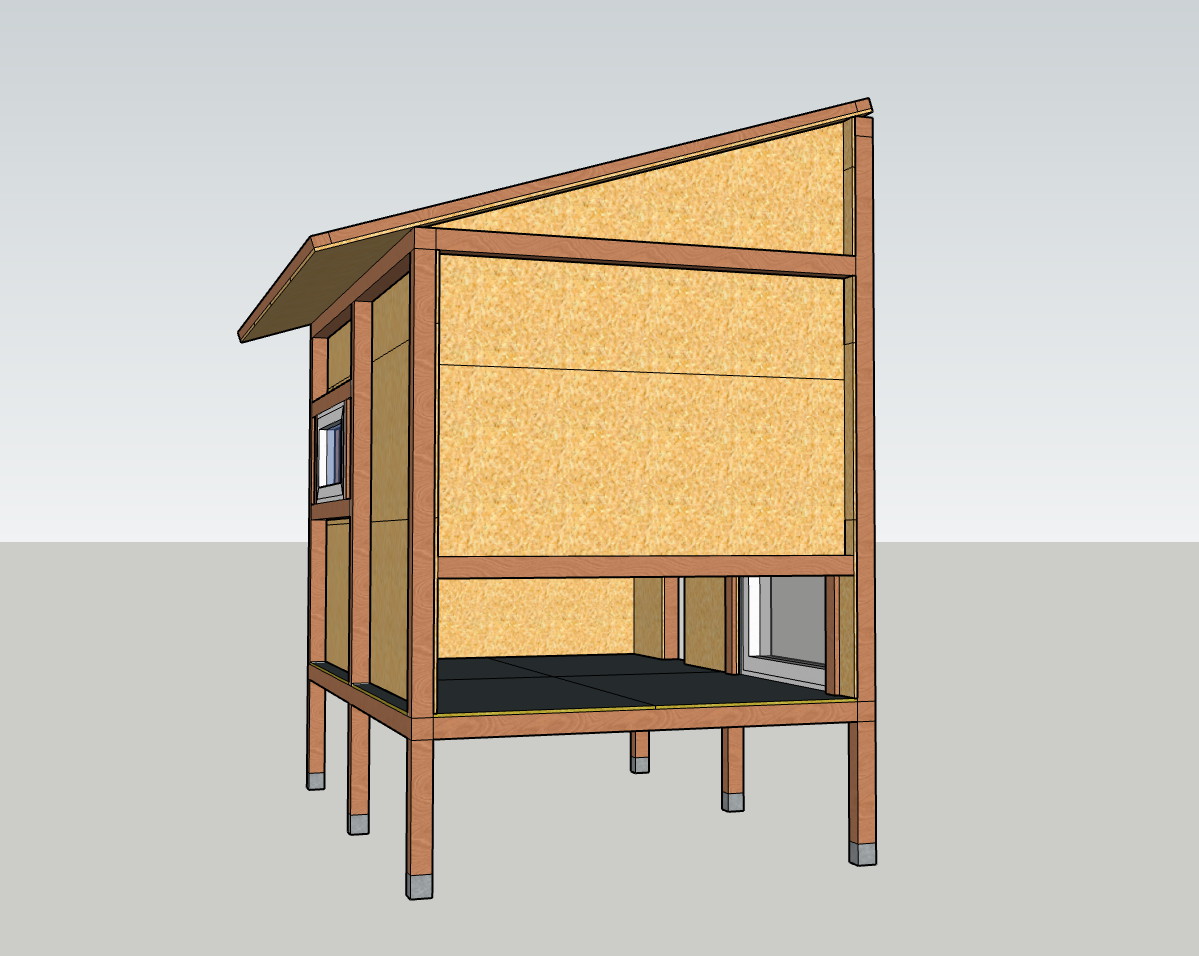

3. Schritt: Innenwände

Als nächstes werden die inneren Wände aus 15mm starken OSB Platten gebaut. Dabei darauf achten, dass möglichst keine Spalten und Ritzen bleiben, damit sich dort kein Ungeziefer im Stall verstecken kann.
An der vorderen Querseiten lassen wir unten Platz für eine große Klappe, durch die wir später die Einstreu leicht herausfegen können.

Material:
⚪ OSB Platten 15mm



4. Schritt: Dachdämmung

Genau wie die Innenwände wird das Dach von innen mit 15mm OSB Platten verkleidet. Auf diese Platten wird zwischen die Dachlatten Dämmwolle gelegt und das das ganze Dach oben wieder mit OSB Platten abgedeckt und zwar so, dass ein Überstand von ca. 20 cm an der vorderen und hinteren Seite entsteht.

Material:
⚪ Dämmplatten aus Glaswolle Stärke 40mm
⚪ OSB platten 15mm zur Abdeckung



5. Schritt: Dachschindeln und Regenrinne

Natürlich muss das Dach auch wasser- und winddicht gedeckt werden. Zunächst werden an den beiden Längsseiten oben ein Winkelprofil 50/50mm aus Aluminium und unten ein Rinneneinhang Aluminium angebracht. Dann wird auf die Dachfläche eine Dichtungsbahn aus Bitumen Dachvlies aufgenagelt und das gesamte Dach von unten nach oben mit schwarzen Bitumenschindeln (Biberschwanzform !) eingedeckt.
Am unteren Rand erhält das Dach eine Kunststoff-Regenrinne (75mm Profil), die mit passenden Rinnenhalterungen befestigt wird und an den Ecken passenden Endstücken geschlossen wird. Hinten an der Ecken wird ein Dachrinnenstutzen eingesetzt und daran ein passendes Fallrohr (53mm) angeschlossen, sodass wir später das Regenwasser in einer kleinen Regentonne sammeln können.
An der vorderen und hinteren Kante wird jeweils noch ein Brett als Ortgang Ersatz verschraubt.

Material:
⚪ Bitumendachvlies
⚪ Bitumenschindeln Biber in schwarz
⚪ Rinneneinhang Aluminium
⚪ Winkelprofil 50/50 Aluminium
⚪ Regenrinne Kunststoff halbrund 75mm mit Rinnenhalterungen und Dachrinnestutzen (anthrazit)
⚪ Fallrohr Kunststoff DN53, 2 Fallrohrbögen 45°, Rohrschellen

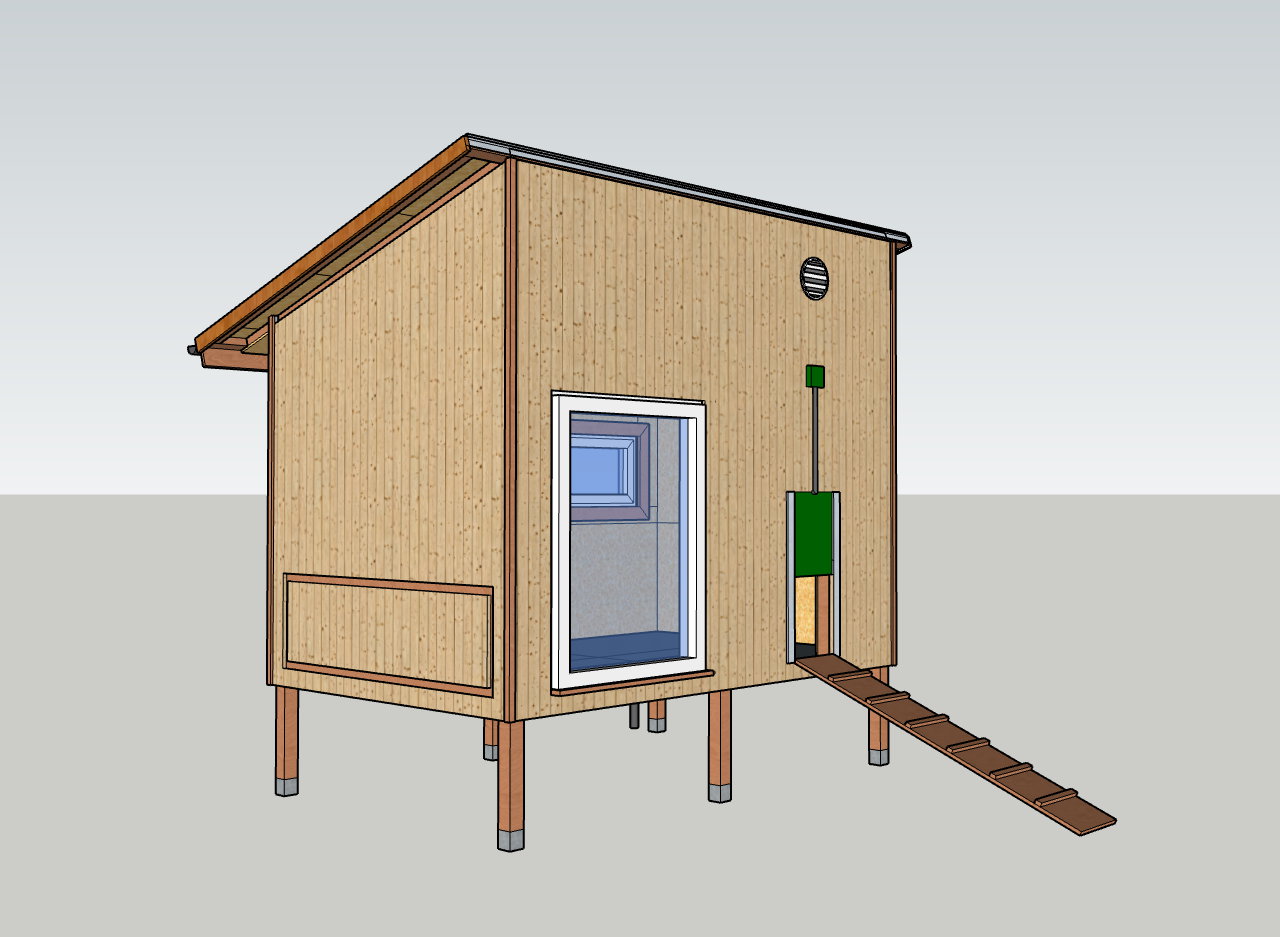

6. Schritt: Außenwände und Zubehör

Vor dem Bau der Außenwände werden elektirsche Leitungen verlegt (Anschlussbuche, Verteiler und Leitungen für eine Doppelsteckdose und ein Lampe) und die Dämmplatten zwischen die Pfosten des Grundgerüsts auf die Innenwände angebracht. Anschließend wird der Hühnerstall mit Profilholz verkleidet. Dabei werden zwei Lüftungsöffnungen eingebaut, eine oberhalb der Hühnerklappe und eine an der anderen Seite unten, sodass eine Durchlüftung des Stalls gewährleistet ist. Für die Lüftungsöffnungen wird jeweils ein Stück Lüftungsrohr und innen und außen ein Lüftungsgitter mit integriertem Fliegendraht genutzt, damit keine Insekten durch die Lüftungsschlitze in den Stall eindringen können.
Wenn die Außenverkleidung fertig ist, können auch die automatische Hühnerklappensteuerung und die Klappe selbst installiert werden.
Die Reinigungsklappe wird ebenfalls nun eingebaut, sie wird genauso wie die Wände des Hühnerstalls gedämmt und kann durch zwei Scharniere oben auf- und zugeklappt werden.


Material:
⚪ Dämmplatten aus Glaswolle Stärke 60mm
⚪ Profilholz
⚪ Brett und Latten für Hühnerleiter
⚪ automatische Hühnerklappe mit Steuerung
⚪ Lüftungsgitter rund aus Kunststoff mit Fliegengitter
⚪ Lüftungsrohr

und hier der Stall als 3D Modell:

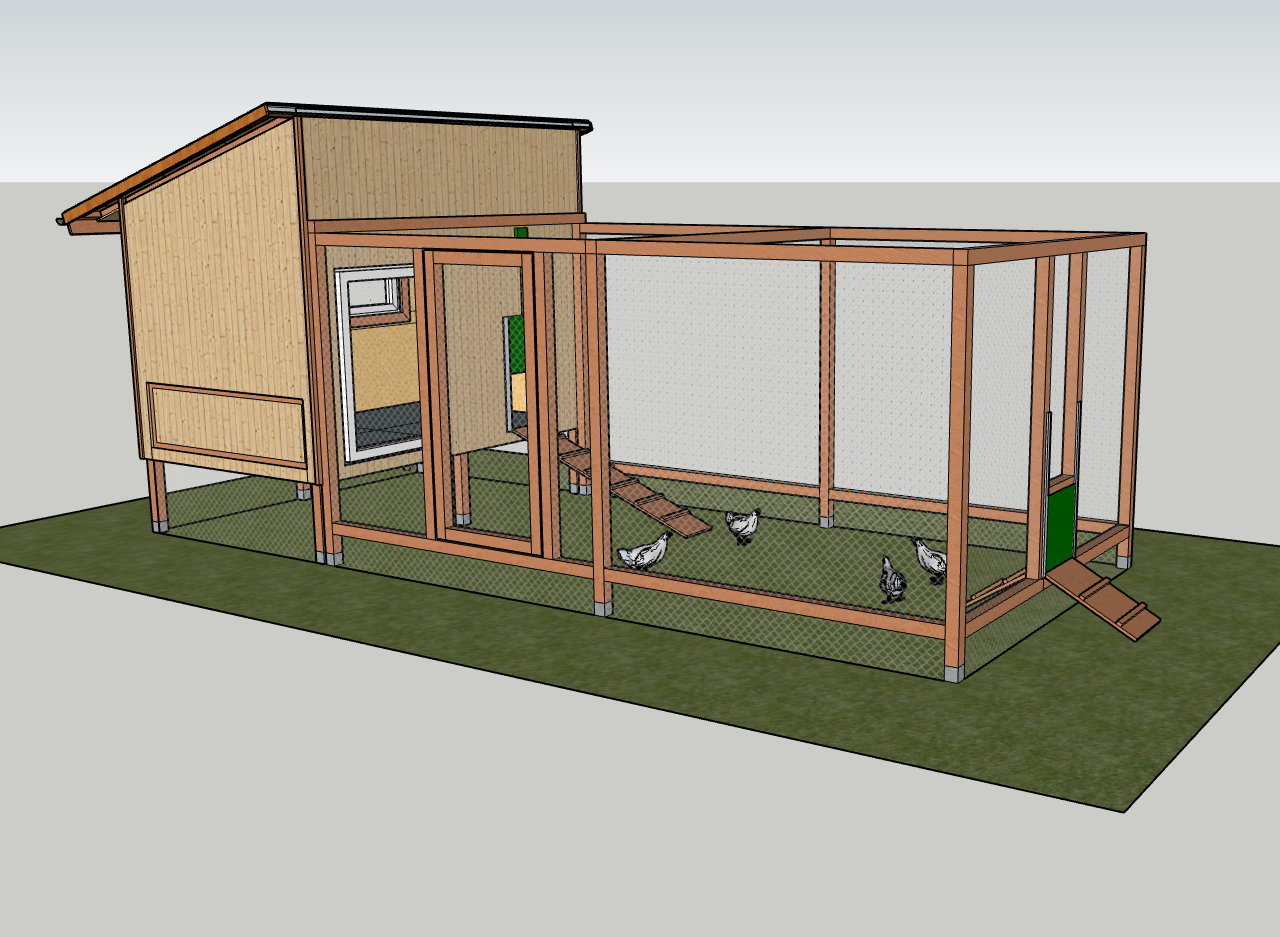

7. Schritt: Freilauf

Vor die hohe Seite des Hühnerstalls bauen wir einen Freilauf, wieder mit Bodeneinschlagshülsen als Verankerung. 2m lange Pfosten werden mit Querpfosten oben und unten verbunden und bilden hier das Grundgerüst. Als Zugang wird eine Tür ebenfalls aus Holzpfosten konstruiert. Der ganze freilauf wird mit Volierendraht umspannt, sodass Fressfeinde nicht in den Freilauf gelangen können. An der schmalen Seite wird es eine weitere Kühnerklappe geben, die es möglich macht, dass die Hühner in den Garten laufen können.
Die Hälfte des Freilaufs soll überdacht werden mit PVC Wellplatten (nicht auf der Zeichnung!)

Material:
⚪ Holzlatten 70x70 mm
⚪ 6 Bodeneinschlaghülsen
⚪ Volierendraht
⚪ Hühnerklappe
⚪ Scharniere und Schlossfalle für Tür
⚪ transparente PVC Wellplatten zur Abdeckung einer Hälfte des Freilaufs

Auch hierzu könnt ihr euch das 3D Modell ansehen:
